| 容器罐槽系列》不銹鋼調配罐(配液罐,配制罐） |
|
| |
| 不銹鋼調配罐(配液罐,配制罐） |
| |
 |
| |
|
| |
|
| 產品簡介： |
調配罐又稱配制罐，濃稀配液罐，配罐抖料缸，混料缸，調配罐。清洗方便、結構簡單等特點，用于乳品和食糧及其他元素和藥物再配件后
進行攪拌均勻作用。不銹鋼攪拌罐廣泛應用于涂料、醫藥、建材、化工、顏料、樹脂、食品、科研等行業。可根據用戶產品的工藝要求選用
304、316L材料制作,以及設置加熱、冷卻裝置,以滿足不同的工藝和生產需要.加熱形式有夾套加熱、盤管加熱,該設備結構合理、工藝先進
、經久耐用,并具有操作簡單,使用方便等特點,是理想的投資少、投產快、收益高的化工設備。 |
| |
| 產品結構： |
濃/稀配料罐(調配罐/攪拌罐)一般是立式混料罐，主要是通過配料罐的攪拌操作將物料混合達到工藝生產的要求。濃/稀配液罐（攪拌罐）
采用立式圓罐體，罐體可根據客戶要求定做可設有夾套、盤管、保溫（可加熱、冷卻、保溫）；不銹鋼的材質采用316L 或304 制作，內壁
采用電解鏡面拋光或機械拋光，外壁采用304 全焊接保溫結構，外表面采用鏡面或亞光處理；各進出管口工藝開孔與內罐體焊接處均采用翻
邊工藝圓弧過渡，光滑易清洗無死角，外表美觀。
|
攪拌罐可根據客戶要求設計成單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層）
可采用立式結構或臥式結構，
根據客戶要求還可設計成方形、圓形等多種形狀，配置機械攪拌及選配組件
|
 |
 |
| |
 |
| 罐體可選配置: |
濃/稀配液罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）、PH計、壓力表、蒸汽滅菌口、視鏡、衛生級人孔、進出液孔、
CIP萬向旋轉清洗球、液位計及液位自控系統（承重模塊、無觸點超聲波、靜壓變送式器）等，或根據客戶要求進行配置。 |
| 典型的應用: |
可作儲液罐、混料罐、暫存罐、調配罐等，用于中藥、食品、果汁飲料、乳制品、佐料、釀造、啤酒、制藥、化工及生物工程等行業的液體
物料攪拌貯存。 |
| 產品特色: |
● 容積有100L～5000L等多種規格，可根據客戶實際需求進行設計、制造。
●接口采用快裝卡盤式(卡接),罐體內膽選用304或316L,內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光、拉絲、噴
砂等。
● 根據生產及工藝的要求，可設計有加熱、冷卻、低高速攪拌系統，密封承壓系統，真空系統，計量系統等。
● 針對不同的攪拌物料及要求達到的攪拌效果對攪拌槳的結構可以調整設計渦輪式、槳式、錨式、框式、螺帶式等等。 |
| 型號 |
規格L |
參考尺寸 |
攪拌轉速 (r/min) |
工作壓力 |
工作溫度 |
筒體直徑 (mm) ) |
筒體高度 (mm) |
H1(出料口距地) |
功率 |
36 轉/分
（可根據客戶使用情況進行調整設計） |
≤0.09MPa
( 常壓 ) |
＜ 160 ℃ |
| JBG01-50 |
50 |
400 |
400 |
300 |
0.37 |
| JBG01-100 |
100 |
500 |
500 |
300 |
0.37 |
| JBG01-150 |
150 |
600 |
500 |
300 |
0.37 |
| JBG01-250 |
250 |
600 |
800 |
300 |
0.55 |
| JBG01-300 |
300 |
700 |
800 |
300 |
0.55 |
| JBG01-500 |
500 |
800 |
950 |
300 |
0.55 |
| JBG01-600 |
600 |
900 |
950 |
300 |
0.55 |
| JBG01-1000 |
1000 |
1000 |
1200 |
300 |
0.75 |
JBG01-1200 |
1200 |
1100 |
1200 |
300 |
0.75 |
JBG01-1500 |
1500 |
1200 |
1200 |
300 |
0.75 |
JBG01-2000 |
2000 |
1200 |
1500 |
350 |
1.5 |
JBG01-2500 |
2500 |
1400 |
1500 |
350 |
1.5 |
JBG01-3000 |
3000 |
1500 |
1500 |
350 |
2.2 |
JBG01-4000 |
4000 |
1600 |
1800 |
350 |
4 |
|

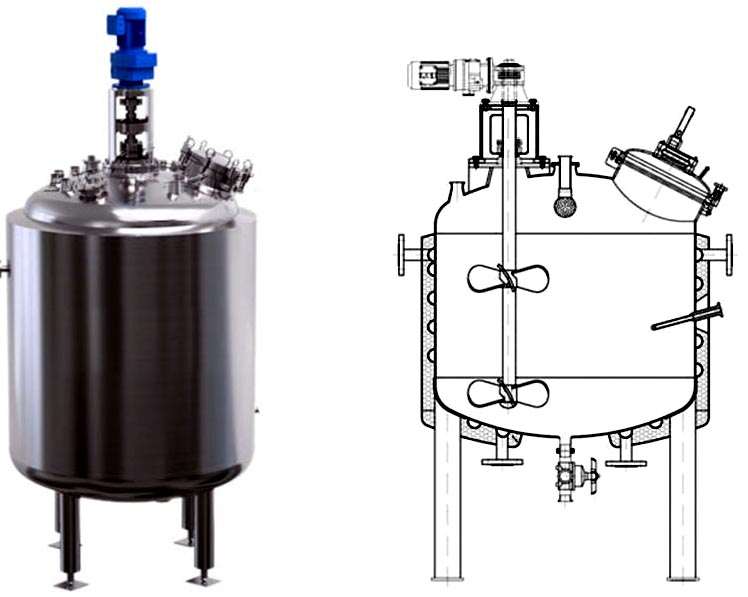

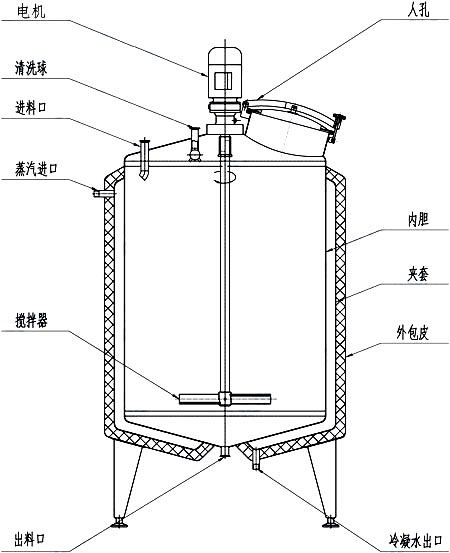

不銹鋼儲罐/攪拌罐為單層、雙層、三層結構由圓柱形不銹鋼內筒組成筒體。
并配有衛生人孔、清洗球、液位計。

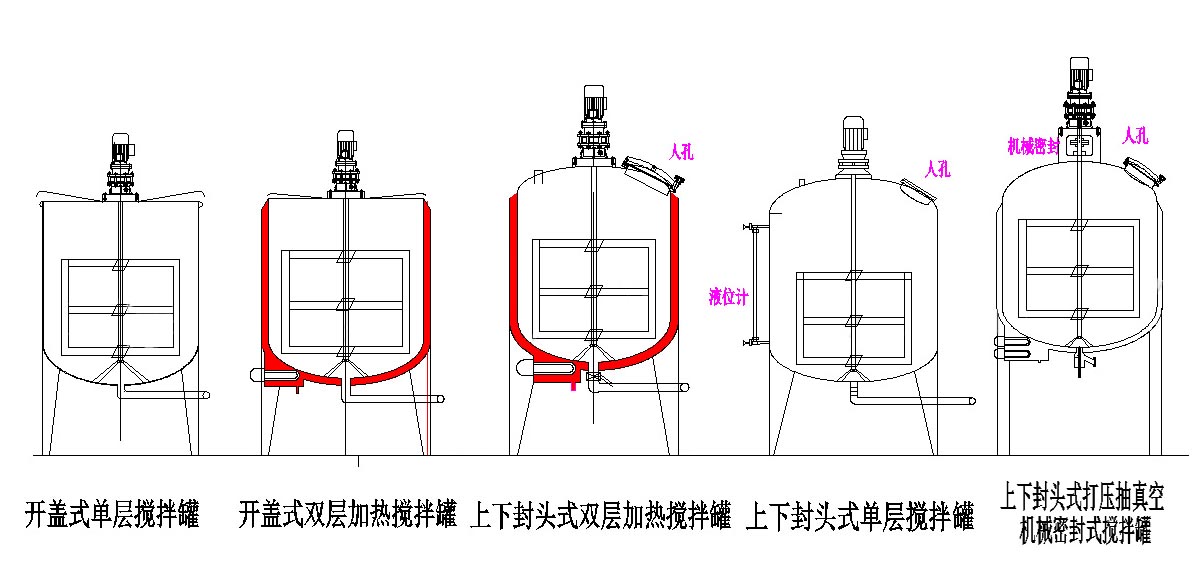

結構形式分為：上開蓋下斜底、上開蓋下錐底、上封閉下錐底、上開蓋下橢圓封頭、上下橢圓封頭。
|
 |
 |

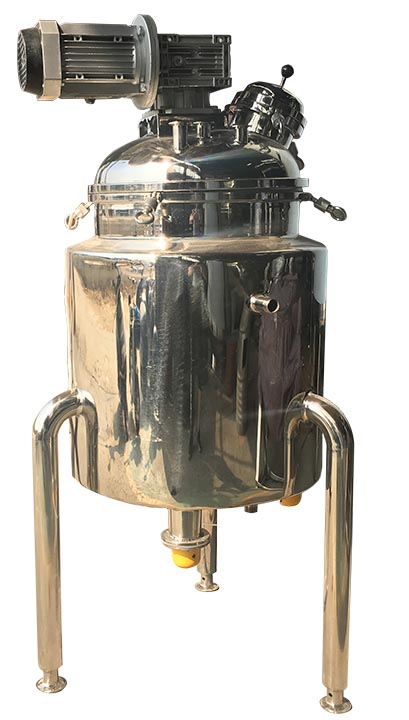

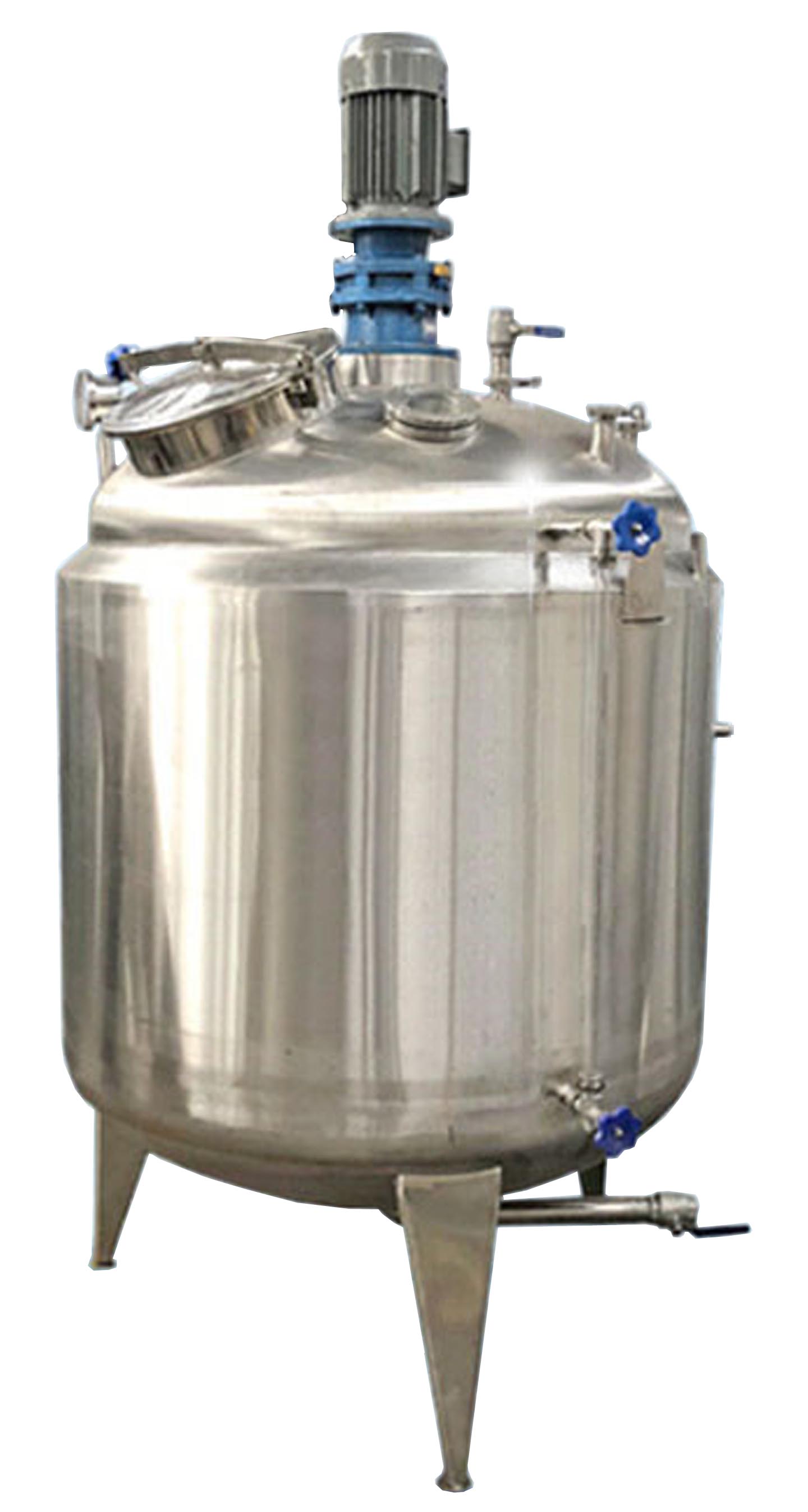

| 封閉式攪拌罐 |
|
 |

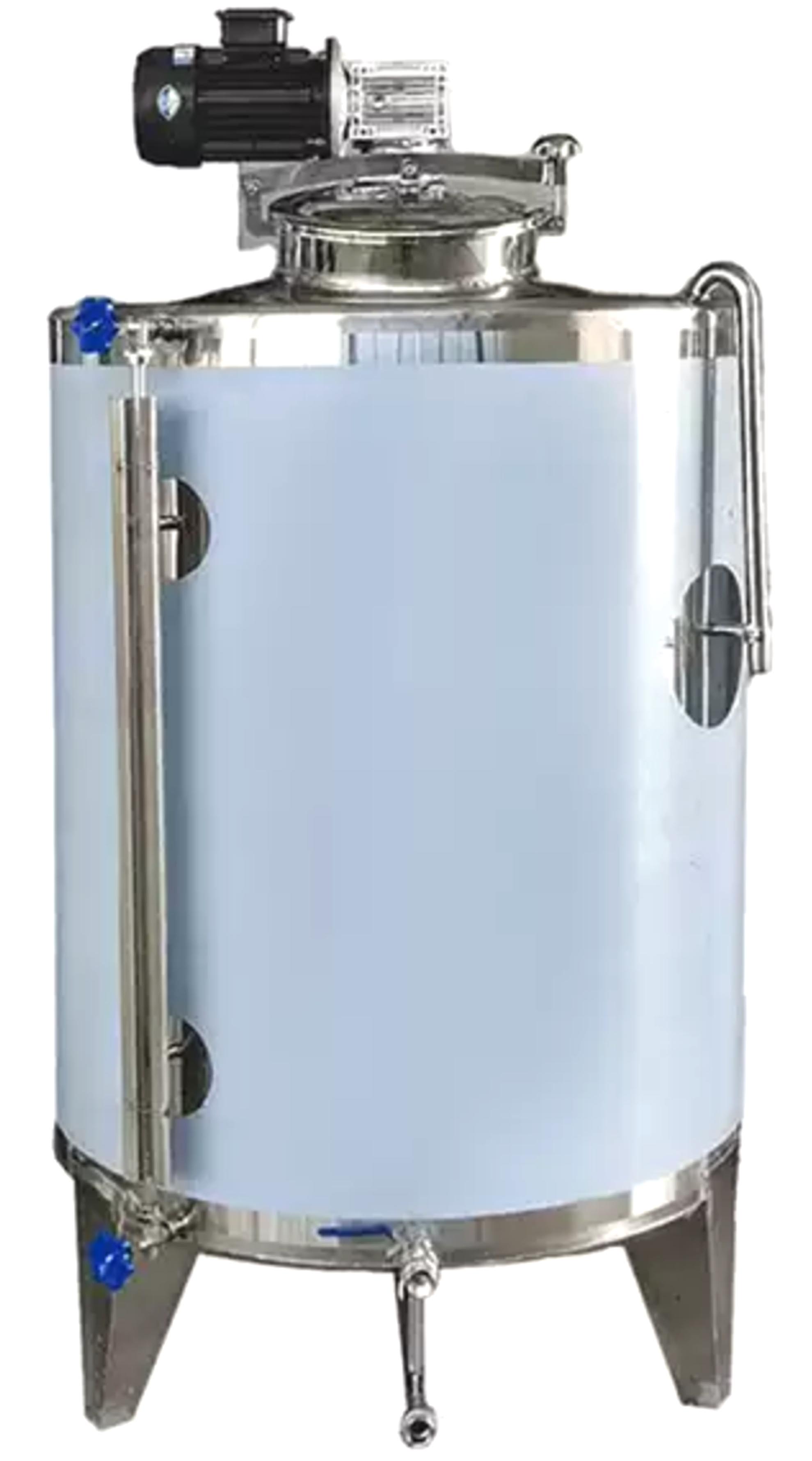

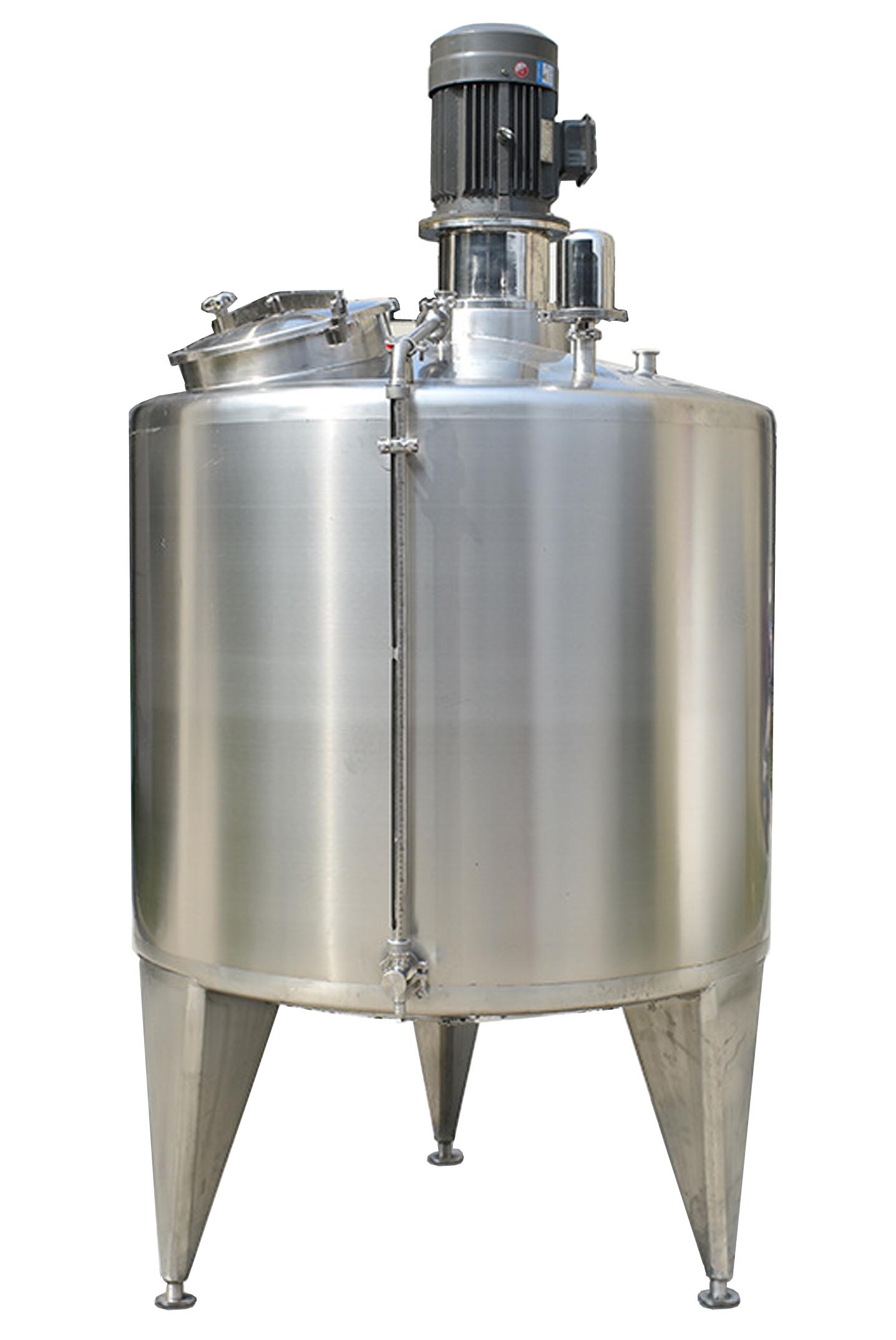

| 敞開式冷熱攪拌 |
|
 |

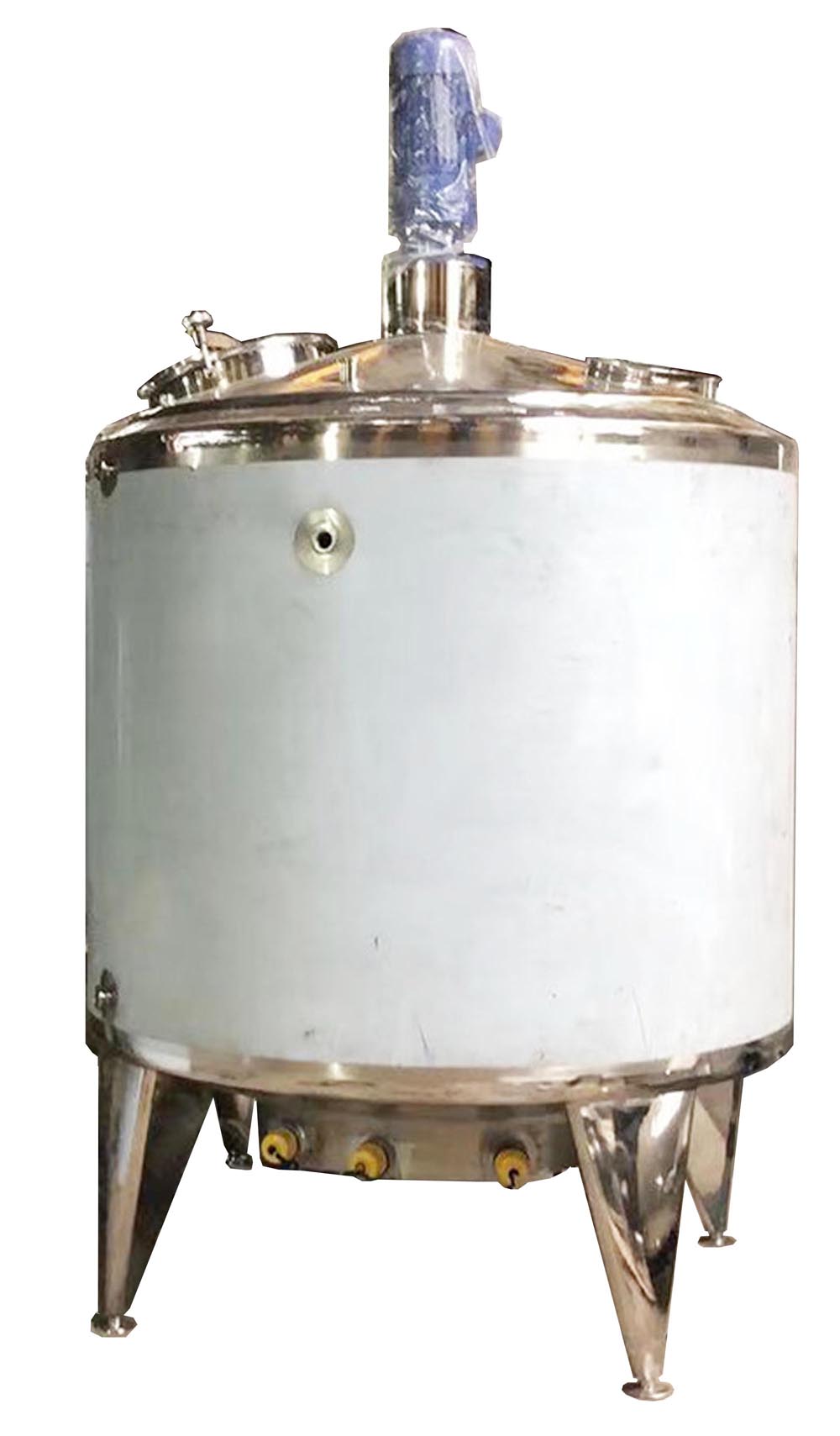

| 單層雙開配液罐 |
|
 |

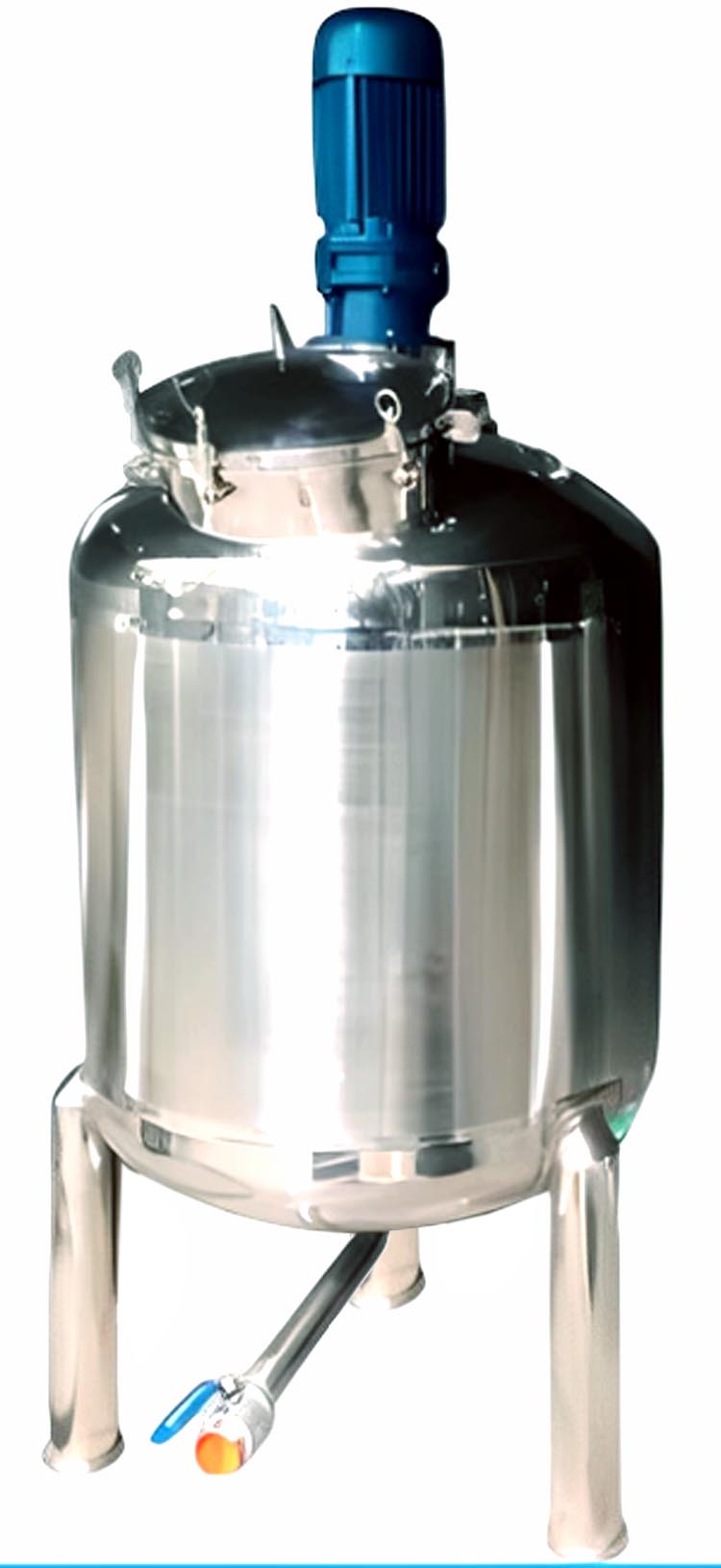

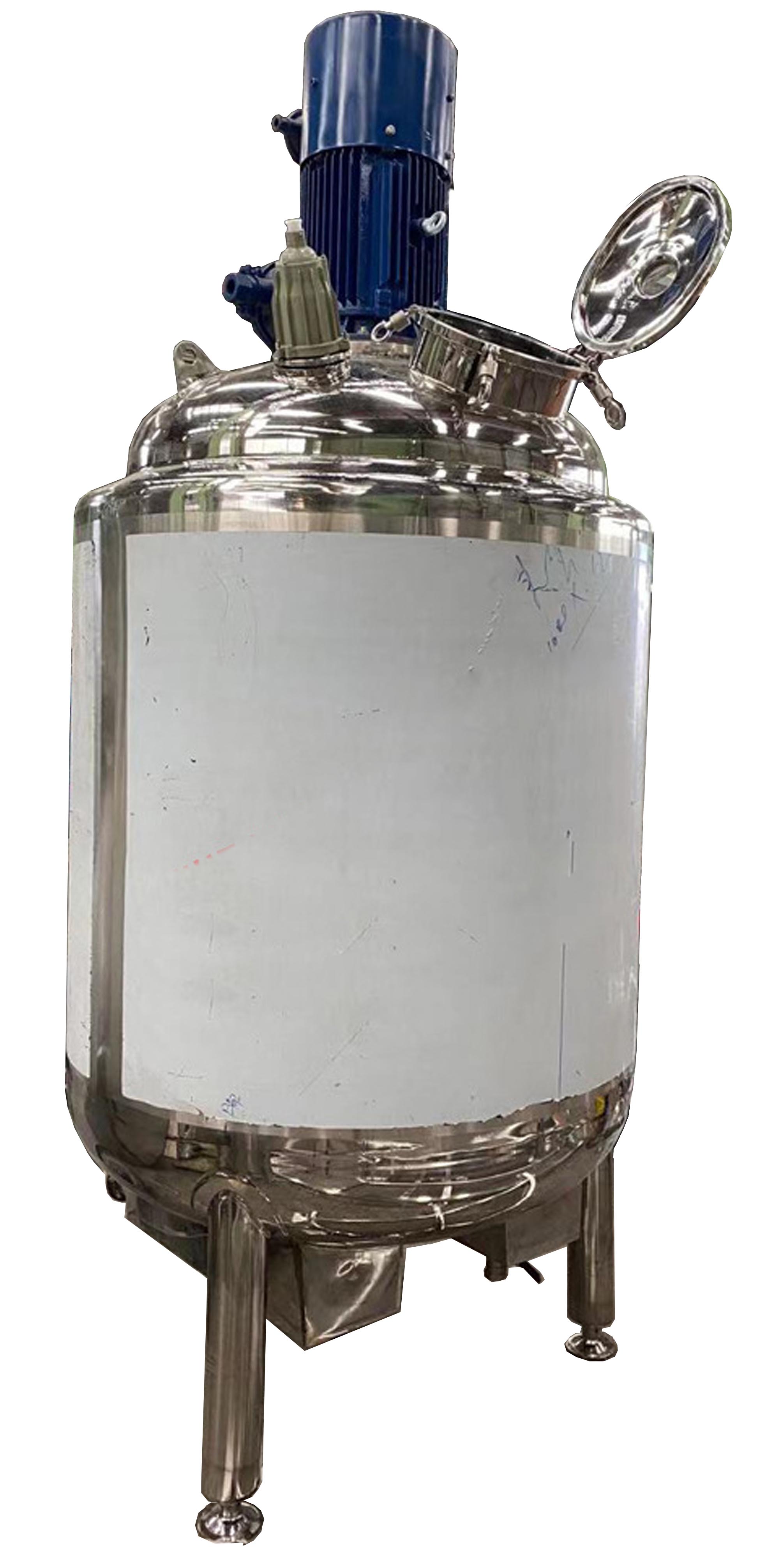

| 單層攪拌罐 |
|
 |

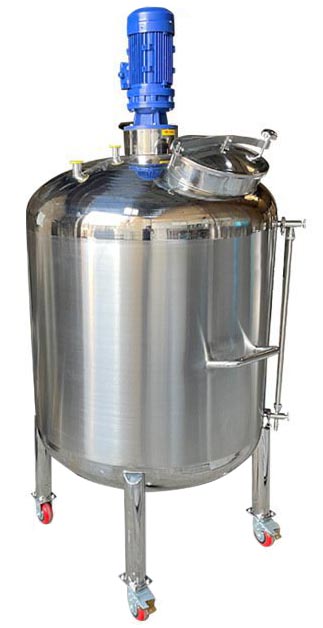

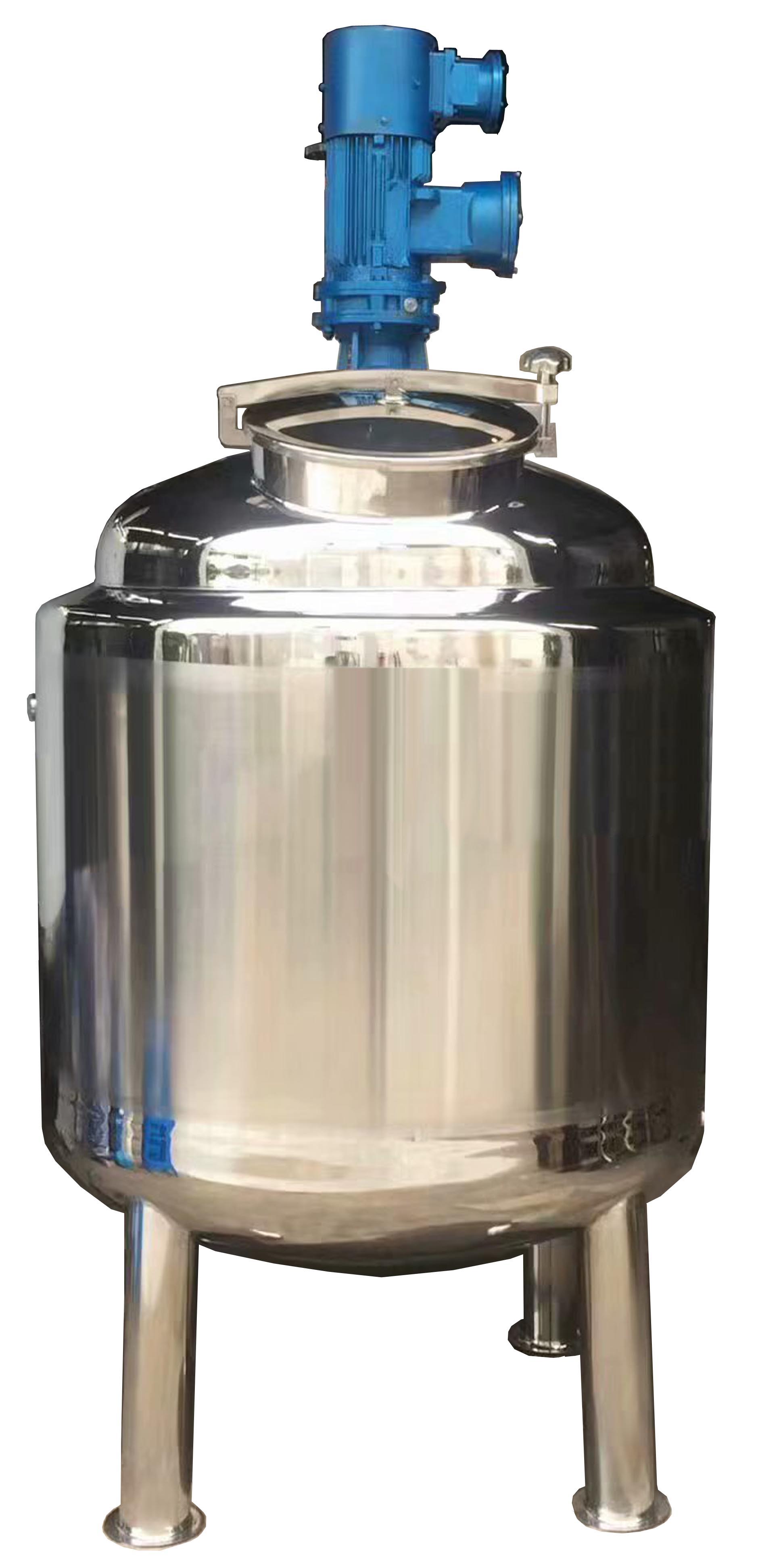

| 移動配制罐 |
|
|

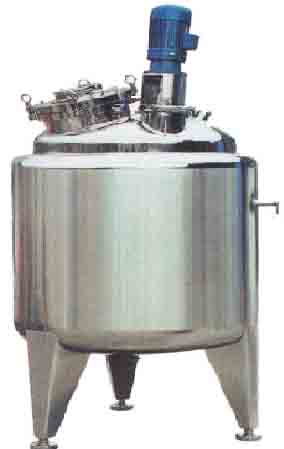

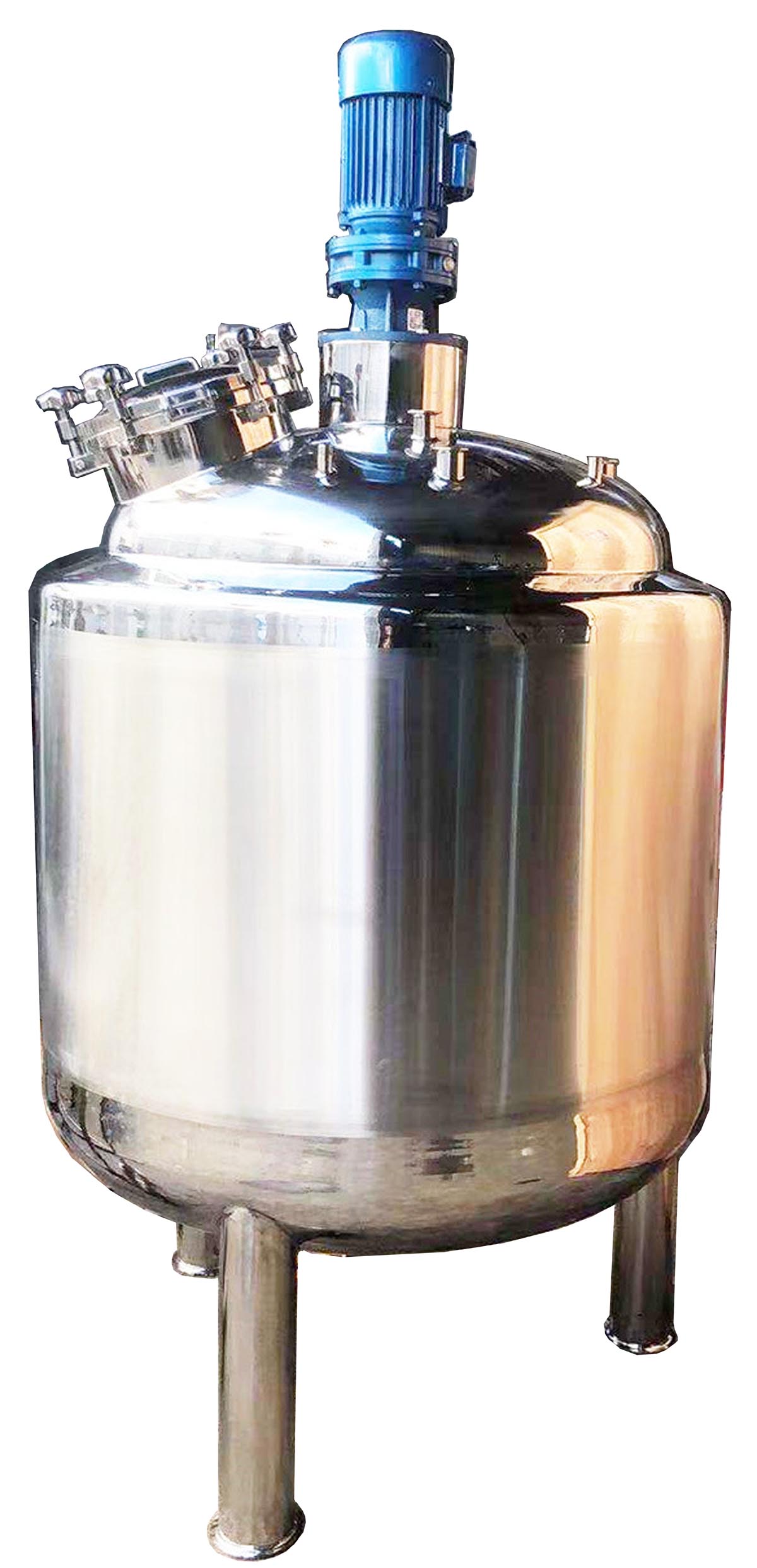

| 配料罐 |
|
 |

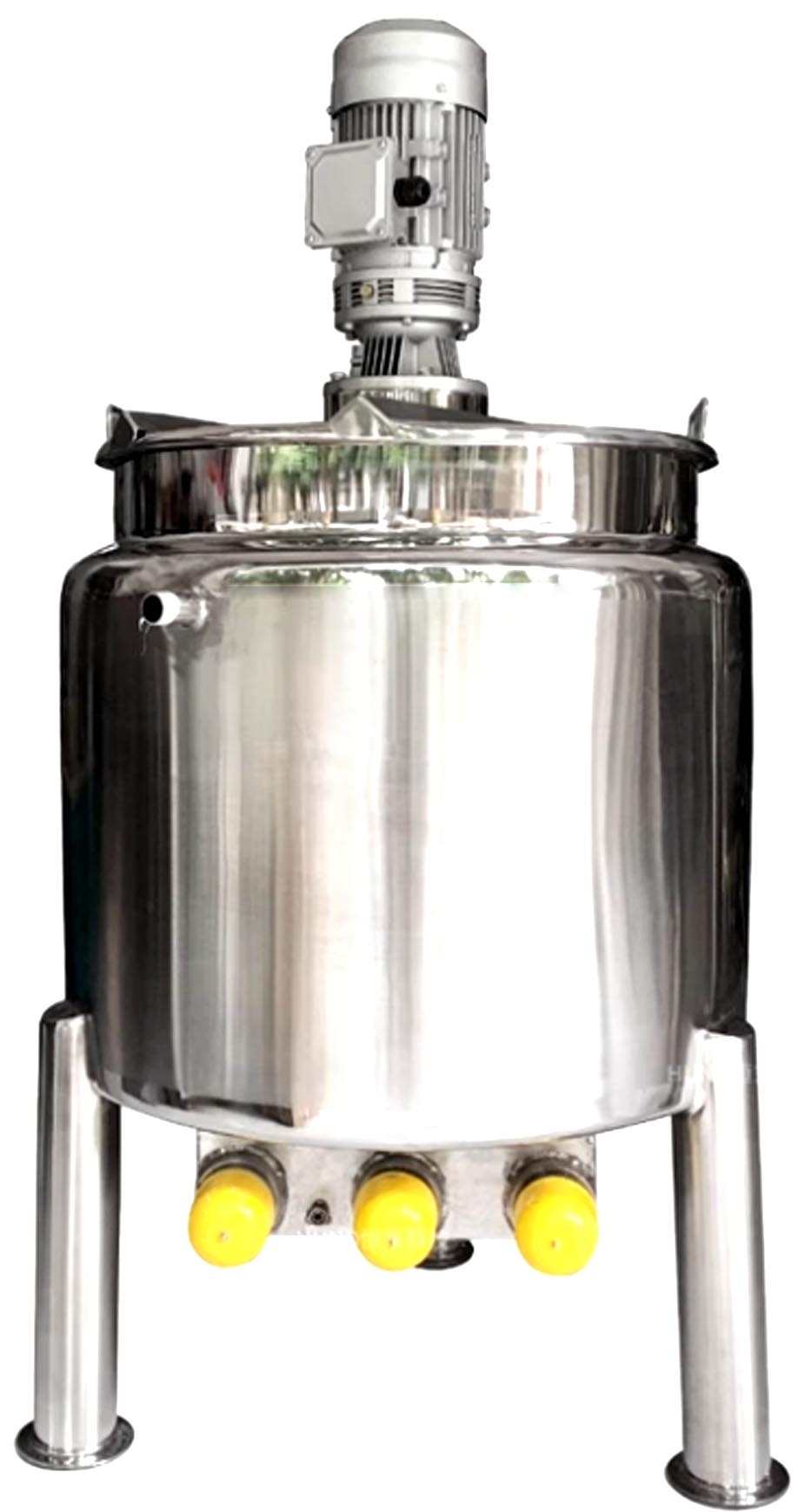

| 乳品飲料罐 |
|
 |

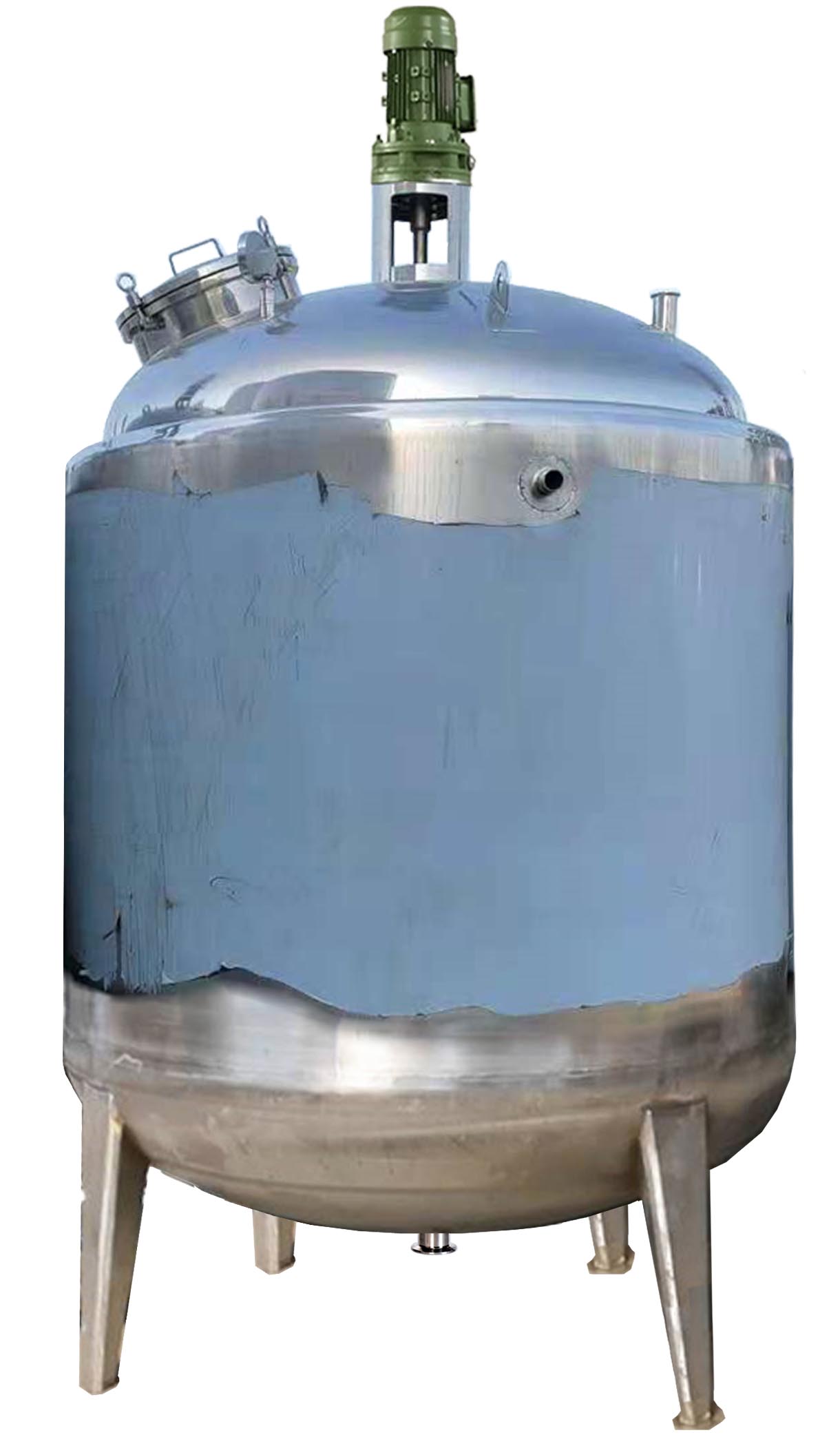

| 雙層攪拌罐 |
|
|

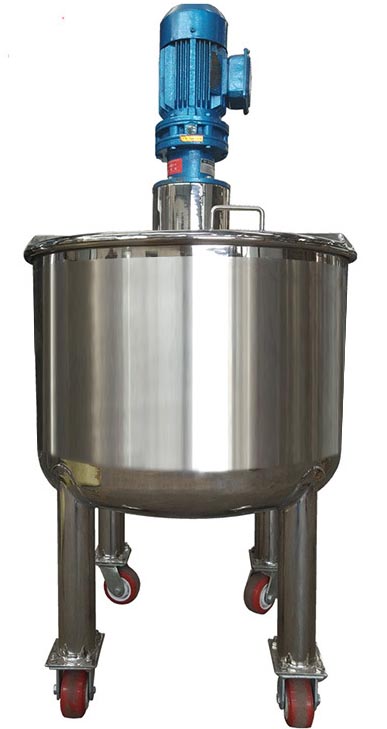

| 移動配制罐 |
|
|
| 配料罐 |
|
 |
| 濃稀配液罐 |
|
 |
| 釜底乳化攪拌罐 |
|
 |
| 冷熱調配罐 |
|
 |
| 電加熱配液罐 |
|
 |
| 真空攪拌罐 |
|
 |
| 冷熱混料罐 |
|
 |
| 冷熱混料缸 |
|
 |
| 平臺配料罐 |
|
 |
| 高速防爆電加熱乳化攪拌罐 |
|
 |
| 食品花生醬攪拌罐 |
|
 |
| 醬料攪拌罐 |
|
 |
| 濃稀調配罐 |
|
 |
| 電熱調配罐 |
|
 |
| 電加熱攪拌罐 |
|
 |
| 真空攪拌罐 |
|
 |
| 高速分散配料罐 |
|
 |
| 移動式調配罐 |
|
 |
| 冷熱調配罐 |
|
|
| 真空攪拌罐 |
|
|
| 高速分散配料罐 |
|
|
|
| |
|
|
